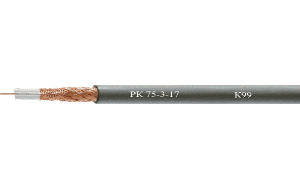

РК 75-3-17

Внутренний проводник - медный однопроволочный, диаметр внутреннего проводника 0,50 ± 0,02 мм.

Изоляция - сплошной полиэтилен низкой плотности, диаметр по изоляции 2,95 ± 0,15 мм.

Внешний проводник - две оплётки плотностью 88 – 92% каждая, из медных проволок номинальным диаметром 0,12 мм, угол внутренней оплётки 50° - 60°, угол внешней оплетки 45° – 55°; диаметр по внешнему проводнику 3,43 мм.

Защитная оболочка - поливинилхлоридный пластикат, наружный диаметр кабеля 6,0 ± 0,2 мм.

Назначение кабелей:

Передача цифровых потоков в системах телефонной связи. Может использоваться как абонентский телевизионный кабель или как кабель для систем видеонаблюдения. Обладает повышенной помехозащищённостью в широком диапазоне частот. Используется с соединителями типа BNC, TNC. Не должен распространять горение при одиночной прокладке (методы испытаний по ГОСТ Р МЭК 332-1-96).

Технические характеристики кабелей:

• Волновое сопротивление - 75 ± 3 Ом;
• Электрическая емкость - 67 пФ/м;
• Коэффициент укорочения длины волны - 1,51;
• Сопротивление изоляции - не менее 5000 МОм*км;
• Сопротивление внутреннего/внешнего проводников постоянному току - не более 100/8,5 Ом/км;
• Сопротивление связи - не более 30 мОм/м;
• Испытательное напряжение изоляции частотой 50 Гц - 3,0 кВ;
• Диапазон рабочих температур от -40°С до +75°С;
• Минимальный радиус изгиба кабеля при Т>5°С/Т<5°С - 30/60 мм;
• Срок службы – 15 лет;
• Расчетная масса - 52,3 кг/км;
• Коэффициент затухания при частоте:

                  1 МГц - не более 1,30 дБ/100м;
                  5 МГц - не более 2,92 дБ/100м;
                  10 МГц - не более 4,15 дБ/100м;
                  50 МГц - не более 9,50 дБ/100м;
                  100 МГц - не более 13,72 дБ/100м;
                  200 МГц - не более 20,03 дБ/100м;
                  300 МГц - не более 25,16 дБ/100м;
                  470 МГц - не более 32,65 дБ/100м;
                  862 МГц - не более 45,22 дБ/100м;
                  1000 МГц - не более 51,86 дБ/100м;
                  1350 МГц - не более 62,95 дБ/100м;
                  1750 МГц - не более 74,91 дБ/100м;
                  2150 МГц - не более 86,31 дБ/100м.
