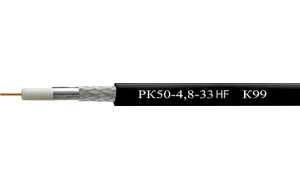

РК 50-4,8-33

Внутренний проводник - медный однопроволочный, диаметр внутреннего проводника 1,72 ± 0,02 мм.

Изоляция - пористый полиэтилен физического вспенивания, диаметр по изоляции 4,80 ± 0,20 мм.

Внешний проводник - оплётка плотностью 90% - 95% из медных луженых проволок диаметром 0,15 мм, наложенная поверх алюмолавсановой ленты, диаметр по внешнему проводнику 5,6 мм

Защитная оболочка - безгалогенная полиолефиновая композиция пониженной горючести, наружный диаметр кабеля 7,4 ± 0,5 мм

Назначение кабелей:

Кабель предназначен для передачи сигналов в антенно-фидерных устройствах систем радиосвязи. Оболочка кабеля выполнена из безгалогенной полиолефиновой композиции (HF). Кабель имеет повышенную степень экранирования и может использоваться с соединителями типов: BNC, TNC, N, FME, SMA, SMB и UHF. Для эксплуатации, как на открытом воздухе, так и внутри помещений. Не должен распространять горение при одиночной прокладке (методы испытаний по ГОСТ Р МЭК 332-1-96).

Технические характеристики кабелей:

• Волновое сопротивление - 50 ± 2,0 Ом;
• Электрическая емкость - 80 пФ/м;
• Максимальная мощность при частоте 1ГГц - 290 Вт;

• Коэффициент укорочения длины волны - 1,22;
• Сопротивление изоляции при 20°С - не менее 5000 МОм*км;
• Сопротивление внутреннего/внешнего проводников постоянному току при 20°С - не более 7,1/10,1 Ом/км;
• Сопротивление связи - не более 10 мОм/м;

• Испытательное напряжение изоляции частотой 50 Гц - 3,0 кВ;
• Диапазон рабочих температур - от -60°С до +85°С;
• Минимальный радиус изгиба кабеля при Т>5°С/Т<5°С  – 36/60 мм;
• Срок службы – 20 лет;
• Расчетная масса – 80,0 кг/км.

• Коэффициент затухания при частоте:

                  10 МГц - не более 2,0 дБ/100м;
                  50 МГц - не более 4,51 дБ/100м;
                  100 МГц - не более 6,43 дБ/100м;
                  200 МГц - не более 9,18 дБ/100м;
                  300 МГц - не более 11,34 дБ/100м;
                  400 МГц - не более 13,67 дБ/100м;
                  600 МГц - не более 16,11 дБ/100м;
                  800 МГц - не более 18,0 дБ/100м;
                  850 МГц - не более 20,0 дБ/100м;
                  1000 МГц - не более 21,47 дБ/100м;
                  2000 МГц - не более 31,34 дБ/100м;
                  3000 МГц - не более 39,31 дБ/100м;
                  4000 МГц - не более 46,29 дБ/100м;
                  5000 МГц - не более 52,64 дБ/100м;
                  6000 МГц - не более 58,54 дБ/100м.
