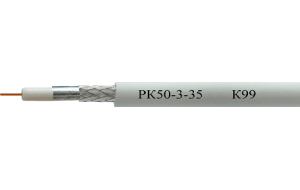

РК 50-3-35

Внутренний проводник - медный однопроволочный, диаметр внутреннего проводника 1,05 ± 0,02 мм.

Изоляция - пористый полиэтилен физического вспенивания, диаметр по изоляции 2,95 ± 0,15 мм.

Внешний проводник - оплётка плотностью 88% - 92% из медных луженых проволок номинальным диаметром 0,12 мм, наложенная поверх алюмолавсановой ленты, диаметр по внешнему проводнику 3,65 мм

Защитная оболочка - поливинилхлоридный пластикат, наружный диаметр кабеля 4,95 ± 0,30 мм.

Назначение кабелей:

Кабель предназначен для передачи сигналов в антенных трактах систем радиосвязи. Конструктивное исполнение аналогично кабелям по типу RG-58, LMR-200. Кабель может использоваться с соединителями типов BNC, TNC, N, FME, SMA, SMB и UHF. Не должен распространять горение при одиночной прокладке (методы испытаний по ГОСТ Р МЭК 332-1-96).

Технические характеристики кабелей:

• Волновое сопротивление - 50 ± 2,5  Ом;
• Электрическая емкость - 82 пФ/м;
• Максимальная мощность при частоте 1ГГц - 200 Вт;
• Коэффициент укорочения длины волны - 1,27
• Сопротивление изоляции при 20°С - не менее 5000 МОм*км;
• Сопротивление внутреннего/внешнего проводников постоянному току при 20°С - не более 20,0/18,0 Ом/км;
• Сопротивление связи - не более10 мОм/м;
• Испытательное напряжение изоляции частотой 50 Гц - 3,0 кВ;
• Диапазон рабочих температур – от -40°С до +70°С;
• Минимальный радиус изгиба кабеля при Т>5°С/Т<5°С - 45/90 мм;

• Срок службы - 12 лет;
• Расчетная масса - 36,1 кг/км;
• Коэффициент затухания при частоте:

                  6 МГц - не более 2,6 дБ/100м;
                  10 МГц - не более 3,4 дБ/100м;
                  50 МГц - не более 7,6 дБ/100м;
                  100 МГц - не более 10,8 дБ/100м;
                  200 МГц - не более 15,3 дБ/100м;
                  300 МГц - не более 19,1 дБ/100м;
                  470 МГц - не более 24,1 дБ/100м;
                  680 МГц - не более 29,3 дБ/100м;
                  862 МГц - не более 31,0 дБ/100м;
                  1000 МГц - не более 33,5 дБ/100м;
                  2000 МГц - не более 53,8 дБ/100м;
                  3000 МГц - не более 62,9 дБ/100м;
                  4000 МГц - не более 77,6 дБ/100м;
                  5000 МГц - не более 88,3 дБ/100м;
                  6000 МГц - не более 98,2 дБ/100м.
