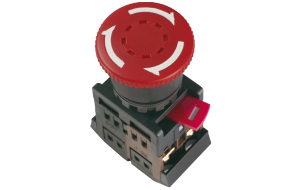

Кнопка красная с фиксацией AE-22 Гриб 240В 1з+1р 240В

Выключатели кнопочные ВК 50

Выключатели кнопочные ВК 50 предназначены для коммутации электрических цепей управления переменного тока напряжением до 660 В частотой 50 и 60 Гц и постоянного тока напряжением до 440 В и применяются для комплектации панелей, пультов, постов и шкафов управления в стационарных установках.

ВК 44-21-11160 1з+1р ручка без фиксации	ВК 50-21 1з+1р кнопка цилиндр красный

Структура условного обозначения ВК 50 - 21-ХХХХО-54-Х2:
ВК - выключатель кнопочный;
50 - номер серии;
21 - номинальный ток: 10 А;
X - число замыкающих контактов: 0 - контакт отсутствует; 1 - 1 контакт; 2 - 2 контакта;
X - число размыкающих контактов: 0 - контакт отсутствует; 1 - 1 контакт; 2 - 2 контакта;
XX - управляющий элемент по виду основной детали: 11 - толкатель цилиндрический; 13 - толкатель грибовидный;
О - наличие фиксации: фиксация отсутствует;
54 - степень защиты по ГОСТ 14255-69: IP54;
Х2 - климатическое исполнение (УХЛ, Т) и категория размещения по ГОСТ 15150- 69.

Условия эксплуатации: высота над уровнем моря: не более 2000 м, допускается до 4300 м со снижением нагрузок; температура окружающего воздуха от минус 40 до 40 °С для исполнения УХЛ2, от минус 10 до 50 °С для исполнения Т2, для исполнения УХЛ2 допускается эксплуатация выключателей при минус 60° С в нерабочем состоянии; относительная влажность воздуха: 80% при температуре 15 °C для исполнения УХЛ2 и до 80% при температуре 27 °С для исполнения Т2; рабочее положение выключателей в пространстве: любое.

Окружающая среда невзрывоопасная, не насыщенная токопроводящей пылью, не содержащая агрессивных и химически активных газов и паров в концентрациях, способных разрушить покрытия металлов и изоляцию.

Выключатели кнопочные серии КЕ

Выключатели кнопочные серии КЕ предназначены для коммутации электрических цепей управления переменного тока частотой 50 и 60 Гц напряжением до 660 В и постоянного тока напряжением до 440 В.

Выключатели применяются в подвижных и неподвижных стационарных установках, в том числе в химостойких изделиях и кузнечно-прессовом оборудовании. Выключатели климатического исполнения В могут использоваться на судах.

Условия эксплуатации: высота над уровнем моря: не более 4300 м; температура окружающего воздуха: от минус 40 до 40°С (для климатических исполнений У, ХЛ); от минус 10 до 50°С (для климатического исполнения Т); от минус 60 до 50° С (для климатического исполнения В); относительная влажность: верхнее значение от 98 до 100% при температуре 25°С (для климатических исполнений У, ХЛ), 35°С (для климатических исполнений В, Т); рабочее воложение в пространстве: любое.

Окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры изделия в недопустимых пределах; вибрационные нагрузки с частотой 1-60 Гц при ускорении 2 g (для выключателей с сигнальной лампой частота 1-35 Гц, ускорение 0,5 g); многократные удары при ускорении 8 g (для вибростойких выключателей КЕ 181 - 211 длительность импульса 2-15 мс); отсутствие прямого воздействия солнечной радиации.

Структура условного обозначения КЕ XXX ХХХХ:
КЕ - обозначение серии;
XX - исполнение по виду управляющего элемента и наличию специальных устройств: от 0,1 до 21;
X - количество контактных элементов: 1-1 или 2; 2 - 3 или 4;
XXX - климатическое исполнение по ГОСТ 15150-69: У, ХЛ, Т - для выключателей Каменец-Подольского элекромеханического завода; У, В - для выключателей завода пускорегулирующей аппаратуры "Реостат";
X - категория размещения по ГОСТ 15543.1-89: 2 - для выключателей со степенью защиты* IP54; 3 - для выключателей со степенью защиты* IP40 (* - имеется в виду степень защиты со стороны управляющего элемента).

Переключатели управления серии ПЕ

Переключатели управления серии ПЕ применяются на подвижных и неподвижных частях стационарных установок кузнечно-прессового и химостойкого оборудования и предназначены для коммутации электрических цепей переменного и постоянного тока.

Условия эксплуатации: высота над уровнем моря: не более 4300 м; номинальные значения климатических факторов: по ГОСТ 15150-69; рабочая температура окружающего воздуха: нижнее значение для климатического исполнения У2, У3, УХЛ2, УХЛ3 минус 40° С; рабочее положение в пространстве любое.

Переключатели стойки к воздействию газа и газообразных сред группы 1-3, 4 по ГОСТ 24682-81. Для эксплуатации в химически агрессивных средах применяются переключатели типа ПЕ 191Х, которые соответствуют группе 5 по ГОСТ 24682-81. В части воздействия механических факторов внешней среды переключатели соответствуют группе условий эксплуатации М9 по ГОСТ 17516-72.

Структура условного обозначения ПЕ ХХХХХХ исп. XX:
ПЕ - обозначение серии;
XX - вид привода: 01; 02; 03; 06; 07; 08; 17; 18; 19; 20; 21; 22;
X - число контактных элементов: 1; 2;
X - наличие буквы "X" - химостойкое исполнение;
XX - климатическое исполнение и категория размещения по ГОСТ 15150-69: УХЛ2, Т2, У2, УХЛ3, У3, Т3;
X - комбинация контактов;1; 2; 3;
X - материал фронтального кольца: П - пластмасса, С - сталь.

Контактные зажимы переключателей обеспечивают подсоединение одного медного или алюминиевого провода сечением не более 2,5 мм² или двух медных проводов сечением не более 1,5 мм² при помощи винтов М4.

Усилие управления, приложенное к концу рукоятки или ключа переключателя - не более 10 Н.

Масса переключателя в зависимости от типоисполнения - от 0,100 до 0,205 кг.

Посты управления кнопочные серии КУ 123

Кнопочные посты управления серии КУ 123 предназначены для коммутации электрических цепей управления переменного тока частотой 50, 60 Гц, напряжением до 380 В (для экспортного исполнения до 440 В) и постоянного тока до 440 В.

КУ 92 кнопка двухкнопочная	КУ 123-1 кнопка однокнопочная

Структура условного обозначения КУ 123-ХХ Х2:
КУ 123 - обозначение серии;
3 - условное обозначение степени защиты IP56 по ГОСТ 14254-80;
X - условное обозначение количества кнопочных элементов: 1 - один элемент, 2 - два элемента, 3 - три элемента;
X - условное обозначение диаметра проходного отверстия гнезда сальника: 1 - 12 мм, 2-16 мм, 3-22 мм;
X - климатическое исполнение по ГОСТ 15150-69 (У, ХЛ, Т);
2- категория размещения по ГОСТ 15543.1-89.

Условия эксплуатации: высота над уровнем моря: не более 4300 м; окружающая среда: невзрывоопасная, не содержащая токопроводящей пыли и агрессивных паров, разрушающих металл и изоляцию; группа условий эксплуатации: M7; степень защиты: IP56 по ГОСТ 12254-80; рабочее положение в пространстве: любое; размер резьбы контактных зажимов при одном винте: не менее М4; электрическое сопротивление и электрическая прочность изоляции постов: соответствуют ГОСТ 2492-84; номинальный режим работы постов: продолжительный, прерывисто-продолжительный, кратковременный, повторно-кратковременный.

Посты управления кнопочные серии ПКЕ

Посты управления кнопочные серии ПКЕ предназначены для коммутации электрических цепей управления переменного тока напряжением до 660 В частотой 50 и 60 Гц и постоянного тока напряжением до 440 В. Посты управления устанавливаются на подвижных и неподвижных частях стационарных установок.

Условия эксплуатации: номинальные значения климатических факторов: по ГОСТ 15150-69 и ГОСТ 15543.1-89; высота над уровнем моря: не более 4300 м; температура окружающего воздуха: от минус 40 до 40 °С; рабочее положение в пространстве: любое; относительная влажность окружающего воздуха не более 80% при температуре 20 °С и не более 50% при температуре 40 °С; окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию; недопустимо прямое воздействие солнечной радиации.

Структура условного обозначения ПКЕ ХХ2-2ХХ:
ПКЕ - обозначение серии постов;
X - исполнение по эксплуатационному назначению (1; 2; 6; 7);
X - исполнение по степени защиты согласно ГОСТ 14255-69: 1 - IP40 со стороны управляющего элемента, IP00 (IP40) - со стороны монтажа проводов; 2 - IP54 со стороны управляющего элемента, IP00 (IP54) - со стороны монтажа проводов;
2 - исполнение по материалу корпусных деталей - пластмасса;
2 - исполнение по количеству управляющих элементов (толкателей) - управляющих элементов два;
XX - климатическое исполнение (У, УХЛ, Т) и категория размещения (2; 3) по ГОСТ 15150-69 и ГОСТ 15543.1-89.

Посты управления кнопочные серии ПКТ

Посты управления кнопочные серии ПКТ предназначены для дистанционного управления с пола реверсивными и нереверсивными электромагнитными пускателями и контакторами электрических талей с односкоростными и двухскоростными электродвигателями в электрических цепях управления напряжением до 220 В постоянного тока и до 660 В переменного тока частотой 50 и 60 Гц.

Условия эксплуатации: значения кноминальные лиматических факторов внешней среды: по ГОСТ 15543-70 и ГОСТ 15150-69; высота над уровнем моря: не более 4300 м; рабочее положение в пространстве: любое; атмосфера: типа II по ГОСТ 15150-69; группа механического исполнения: М9 по ГОСТ 17516-72; степень защиты постов: IP30 по ГОСТ 14255-69; нормальное верхнее рабочее значение температуры окружающего воздуха 60 °С.

Структура условного обозначения ПКТ-ХХХ2:
ПКТ - пост кнопочный тельферный;
X - номер серии;
X - общее число управляющих элементов (толкателей): 2; 4; 6;
X - число двухоперационных управляющих элементов (толкателей): 0; 2; 4; 6;
Х2 - климатическое исполнение (У, Т, ХЛ) и категория размещения по ГОСТ 15150-69 и ГОСТ 15543-70.

Номинальное напряжение по изоляции, В: 660.
Номинальный тепловой ток, А: 6,3.

Посты управления кнопочные серии ПКУ 15

Посты управления кнопочные серии ПКУ 15 предназначены для коммутации электрических цепей управления переменного тока напряжением до 660 В частотой 50 и 60 Гц и постоянного тока до 440 В.

Условия эксплуатации: номинальные значения климатических факторов внешней среды по ГОСТ 15150-69 и ГОСТ 15543.1-89: для постов со степенью защиты 1Р54 - У2, Т2, для постов со степенью защиты IP40 - У3, Т3; высота над уровнем моря: не более 4300 м; нижнее значение рабочей температуры: для климатического исполнения У минус 40 °С; при таком же значении температуры допускается эксплуатация постов в условиях УХЛ2, УХЛ3; окружающая среда: невзрывоопасная, не содержащая газы, жидкости и пыль в концентрациях, нарушающих работу постов; тип атмосферы: II по ГОСТ 15150-69; рабочее положение в пространстве: любое; прямое воздействие солнечной радиации не допускается.

Структура условного обозначения ПКУ 15-21.ХХХ-ХХХХ:
ПКУ - вид аппарата;
15 - номер серии;
21 - номинальный ток - 10 А;
X - число вертикальных рядов аппарата: 1, 2, 3, 4;
X - число горизонтальных рядов аппаратов: 1; 2; 3; 4; 5; 6; 7; 8;
X - способ установки поста при эксплуатации или способ управления приводом контактного элемента: 1 - для пристройки к ровной поверхности, 2 - с тросиковым приводом; 3 - для подвеса на рукавах, тросах или трубах;
XX - степень зашиты по ГОСТ 14255-69: 40 - IP40, 54 - IP54;
XX - климатическое исполнение и категория размещения по ГОСТ 15150-69: У2, У3, Т2, Т3.
