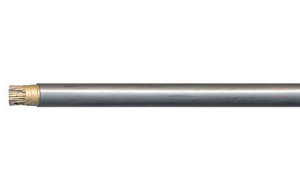

ТГ

1. Токопроводящая жила - из медной проволоки .
2. Изоляция трубчато-бумажная.
3. Скрученная пара.
4. Пучки - элементарные пяти- или десятипарные .
5. Скрутка - в кабелях свыше 100 пар элементарные пучки скручиваются в главные 50-парные или 100-парные пучки.
6. Скрученный сердечник.
7. Поясная изоляция - кабельная бумага (ленты).
8. Оболочка - из сурьмянистого свинца.

Назначение кабелей:
Кабели предназначены для эксплуатации на местных телефонных сетях при рабочем переменном напряжении не более 145 В частотой 50 Гц или постоянном напряжении не более 200 В.
Предназначены для прокладки в канализации, в коллекторах, по стенам зданий, подвески на опорах, в среде нейтральной по отношению к свинцовой оболочке, в районах, не характеризующихся повышенным электромагнитным влиянием.

Технические характеристики кабелей:

• Диапазон температур эксплуатации от +50°С до -50°С;
• Прокладка и монтаж кабелей производится при температуре воздуха не менее -15°С;
• Допустимый радиус изгиба кабелей марки не менее 10 диаметров по оболочке;
• Электрическое сопротивление ТПЖ при температуре 20°С:

                  с диаметром ТПЖ 0,5 мм = 90 ± 5 Ом/км;
                  с диаметром ТПЖ 0,64 мм = 55 ± 3 Ом/км.

• Электрическое сопротивление изоляции ТПЖ при температуре 20°С не менее 8000 МОм * км;
• Рабочая емкость кабелей на частоте 800 или 1000 Гц:

                  с диаметром ТПЖ 0,5 мм - не более 52 нФ/км;
                  с диаметром ТПЖ 0,64 мм - не более 50 нФ/км.

• Расчетный коэффициент затухания на частоте 800 Гц на 1 км длины:

                  с диаметром ТПЖ 0,5 мм, с трубчато-бумажной изоляцией = 1,24 дБ;
                  с диаметром ТПЖ 0,64 мм, с трубчато-бумажной изоляцией = 0,97 дБ.

• Строительная длина кабелей в зависимости от номинального числа пар:

                  10 – 20 = 500 м;
                  30 – 50 = 300 м;
                  100 – 200 = 250 м;
                  300 - 400 = 200 м;
                  500 - 1200 = 150 м.

• Минимальный срок службы 25 лет;
• Гарантийный срок эксплуатации кабелей 3 года с момента ввода в эксплуатацию.
