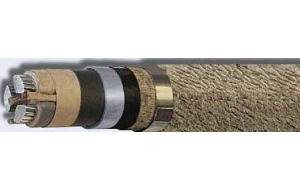

СШв

Кабели силовые с пропитанной бумажной изоляцией.

Жила - мягкая медная секторная проволока. Жилы могут быть однопроволочными и многопрволочными, уплотненными в процессе их изготовления.

Изоляция - бумага, пропитанная вязким маслоканифольным составом.

Поясная изоляция - бумага, пропитанная вязким маслоканифольным составом.

Экран - лента электропроводящей бумаги.

Оболочка - выпрессованная свинцовая оболочка.

Подушка - битумный слой.

Прослойка - лента ПЭТФ пленки.

Защитный покров - выпрессованная ПВХ - оболочка.


Назначение кабелей:

Для передачи и распределения электроэнергии в стационарных установках на номинальное напряжение 1, 6 и 10 кВ частоты 50 Гц для сетей с изолированной нейтралью, с возможностью прокладки на вертикальных и наклонных участках.

Технические характеристики кабелей:

  • Прокладка - в шахтах при отсутствии опасности механических повреждений;
  • Рабочая температура - от -50°С до +50°С;
  • Длительно допустимая температура нагрева жил:

                  для кабелей напряжением 1 и 6 кВ - 80°С;
                  для кабелей напряжением 10 кВ - 70°С.

  • Максимально допустимая температура нагрева жил при перегрузке:

                  для кабелей напряжением 1 и 6 кВ - 105°С;
                  для кабелей напряжением 10 кВ - 90°С.

  • Максимально допустимая температура нагрева жил при токах короткого замыкания:

                  для кабелей напряжением 1 кВ - 250°С;
                  для кабелей напряжением 6 кВ - 200°С;
                  для кабелей напряжением 10 кВ - 200°С.

  • Температура прокладки - не ниже 0°С;
  • Величина монтажных изгибов - не менее 25 диаметров по оболочке;
  • Минимальный срок службы в нормальных условиях эксплуатации - 30 лет;
  • Электрическое сопротивление токопроводящих жил на 1 км длины при температуре 20°С, Ом, не более:

                  для жил сечением 10 мм² - 1,830;
                  для жил сечением 16 мм² - 1,150;
                  для жил сечением 185 мм² - 0,991;
                  для жил сечением 240 мм² - 0,0754.

  • Электрическое сопротивление изоляции на 1 км длины при температуре 20°С, Мом - не менее 200.
