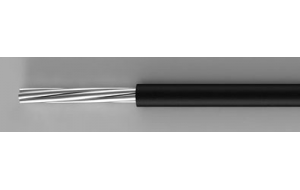

СИП - 3

Провода самонесущие изолированные и защищенные для воздушных линий электропередач.

Токопроводящая жила - из алюминиевого сплава, круглой формы, многопроволочная уплотненная.

Несущая нулевая жила - из алюминиевого сплава, круглой формы, скручена из круглых проволок, уплотненная.

Изоляция - выполняется из светостабилизированного сшитого полиэтилена. Изоляция черного цвета.

Скрутка - изолированные токопроводящие жилы скручены вокруг нулевой несущей жилы. Скрутка жил имеет правое направление.



Назначение проводов:

Для воздушных линий электропередачи на номинальное напряжение 20 кВ (для сетей на напряжение 10, 15, 20 кВ) и 35 кВ  для сетей на 35 кВ) номинальной частотой 50 Гц, в районах с умеренным, холодным и тропическим климатом, в атмосфере воздуха типов II (промышленная) и III (морская) по ГОСТ 15150-69, в том числе на побережьях морей, солёных озёр, в промышленных районах и районах засолённых песков.

Технические характеристики проводов:

  • Провода после выдержки в воде при температуре (20±10)°C в течение 10 минут должны выдерживать на строительной длине испытание переменным напряжением частотой 50 Гц в течение не менее 5 минут:

                  защищенные на номинальное напряжение 20 кВ - 6 кВ;
                  защищенные на номинальное напряжение 35 кВ - 10 кВ.

  • Пробивное напряжение защитной изоляции защищенных проводов после выдержки в воде при температуре (20±5)°С в течение не менее 1 часа должно быть:

                  для проводов на номинальное напряжение 20 кВ - не менее 24 кВ;
                  для проводов на номинальное напряжение 35 кВ - не менее 40 кВ переменного тока частотой 50 Гц.

  • Допустимый нагрев токопроводящих жил при эксплуатации не должен превышать +90°С в нормальном режиме эксплуатации и +250°С – при коротком замыкании;
  • Монтаж проводится при температуре окружающей среды не ниже -20°C;
  • Диапазон температур при эксплуатации от -60°C до +50°C;
  • Гарантийный срок эксплуатации 3 года с даты ввода провода в эксплуатацию;
  • Срок службы проводов не менее 40 лет.
