СБ

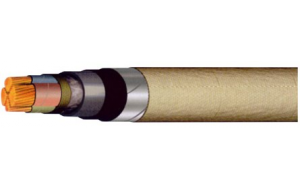

Кабели силовые с пропитанной бумажной изоляцией.

Жила - скрученная из медных проволок.

Изоляция - бумага, пропитанная вязким составом.

Поясная изоляция - бумага, пропитанная вязким составом.

Экран - лента электропроводящей бумаги.

Оболочка - выпрессованная свинцовая оболочка.

Защитный покров - подушка из крепированной бумаги, две стальные ленты и наружный покров из стеклопряжи.



Назначение кабелей:

Для передачи и распределения электроэнергии в стационарных установках электрических сетей на номинальное напряжение переменного тока 1, 6 и 10 кВ частотой 50 Гц; кабели также могут быть использованы в электрических сетях постоянного тока.

Технические характеристики кабелей:

  • Прокладка - в земле (траншеях) с низкой коррозионной активностью (с наличием и без блуждающих токов) и средней коррозионной активностью (только для кабелей на напряжение 1 кВ) без блуждающих токов, по стенам вне зданий при возможности механических повреждений и наличии блуждающих токов, но при отсутствии значительных растягивающих усилий;
  • Рабочая температура - от -50°С до +50°С;
  • Предельно допустимая рабочая температура:

                  для кабелей напряжением 1 и 6 кВ - 80°С;
                  для кабелей напряжением 10 кВ - 70°С.

  • Температура прокладки - не ниже 0°С;
  • Величина монтажных изгибов:

                  для однопроволочного исполнения - не менее 25 диаметров по оболочке;
                  для многопроволочного исполнения - не менее 15 диаметров по оболочке.

  • Срок службы кабелей - 30 лет;
  • Электрическое сопротивление токопроводящих жил на 1 км длины при температуре 20°С, Ом:

                  для однопроволочного исполнения - не более 17,76;
                  для многопроволочного исполнения - не более 17,93.

  • Электрическое сопротивление изоляции на 1 км длины при температуре 20°С, Мом, не менее:

                  для кабелей напряжением 1 кВ - 100;
                  для кабелей напряжением 6 и 10 кВ - 200.
