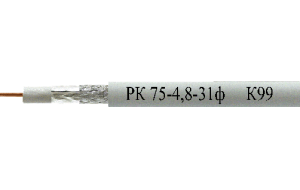

РК 75-4,8-31ф/РК 75-4,8-32ф

Радиочастотные кабели РК 75-4,8-31ф/РК 75-4,8-32ф.

Внутренний проводник - медный однопроволочный, диаметр внутреннего проводника 1,10 ± 0,03 мм.

Изоляция - пористый полиэтилен физического вспенивания, диаметр по изоляции 4,80  ± 0,30 мм.

Внешний проводник - оплётка плотностью 55% – 60% из медных проволок номинальным диаметром 0,15 мм, наложенная поверх ламинированной алюминиевой фольги, диаметр по внешнему проводнику 5,80 мм.

Защитная оболочка – поливинилхлоридный пластикат, наружный диаметр кабеля 6,90 ± 0,20 мм.



Внутренний проводник - медный однопроволочный, диаметр внутреннего проводника 1,10 ± 0,03 мм.

Изоляция - пористый полиэтилен физического вспенивания, диаметр по изоляции 4,80  ± 0,30 мм.

Внешний проводник - оплётка плотностью 55% – 60% из медных проволок номинальным диаметром 0,15 мм, наложенная поверх ламинированной алюминиевой фольги, диаметр по внешнему проводнику 5,80 мм.

Защитная оболочка - светостабилизированный полиэтилен, наружный диаметр кабеля 6,90 ± 0,20 мм.



Назначение кабелей:

Используются в качестве абонентских кабелей для сетей кабельного телевидения, систем видеонаблюдения и спутникового приема с соединителями типа F, BNC, TNC, FME внутри зданий и сооружений - РК 75-4,8-31ф, для внешней прокладки - РК 75-4,8-32ф. Кабель РК 75-4,8-31ф не должен распространять горение при одиночной прокладке (методы испытаний по ГОСТ Р, МЭК 332-1-96).

Технические характеристики кабелей:

  • Волновое сопротивление - 75 ± 3,5 Ом;
  • Электрическая емкость - 55 пФ/м;
  • Коэффициент укорочения длины волны - 1,22;
  • Сопротивление изоляции - не менее 5000 МОм*км;
  • Сопротивление внутреннего/внешнего проводников постоянному току - не более 20/22 Ом/км;
  • Сопротивление связи - не более 30 мОм/м;
  • Испытательное напряжение изоляции частотой 50 Гц - 2,5 кВ;
  • Диапазон рабочих температур:

                  РК 75-3,7-33ф - от -40°С до +70°С;
                  РК 75-3,7-34ф - от -60°С до +85°С.

  • Минимальный радиус изгиба кабеля при Т>5°С/Т<5°С - 40/80 мм;
  • Срок службы:

                  РК 75-3,7-33ф – 12 лет;
                  РК 75-3,7-34ф – 15 лет.

  • Расчетная масса:

                  РК 75-3,7-33ф – 45,3 кг/км;
                  РК 75-3,7-33ф – 40,9 кг/км.

  • Коэффициент затухания при частоте:

                  1 МГц - не более 0,58 дБ/100м;
                  5 МГц - не более 1,29 дБ/100м;
                  10 МГц - не более 1,83 дБ/100м;
                  50 МГц - не более 4,12 дБ/100м;
                  100 МГц - не более 5,85 дБ/100м;
                  200 МГц - не более 8,34 дБ/100м;
                  300 МГц - не более 10,28 дБ/100м;
                  470 МГц - не более 12,96 дБ/100м;
                  862 МГц - не более 17,80 дБ/100м;
                  1000 МГц - не более 19,25 дБ/100м;
                  1350 МГц - не более 22,56 дБ/100м;
                  1750 МГц - не более 25,92 дБ/100м;
                  2150 МГц - не более 28,95 дБ/100м.
