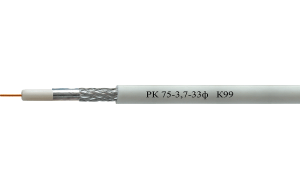

РК 75-3,7-33ф/РК 75-3,7-34ф

Внутренний проводник - медный однопроволочный, диаметр внутреннего проводника 0,78 ± 0,02 мм.

Изоляция - пористый полиэтилен физического вспенивания, диаметр по изоляции 3,70 ± 0,15 мм.

Внешний проводник - оплётка плотностью 55% – 60% из медных лужёных проволок номинальным диаметром 0,10 – 0,12 мм, наложенная поверх ламинированной алюминиевой фольги, диаметр по внешнему проводнику 4,35 мм.

Защитная оболочка – поливинилхлоридный пластикат, наружный диаметр кабеля 6,10 ± 0,20 мм.

Внутренний проводник - медный однопроволочный, диаметр внутреннего проводника 0,78 ± 0,02 мм.

Изоляция - пористый полиэтилен физического вспенивания, диаметр по изоляции 3,70 ± 0,15 мм.

Внешний проводник - оплётка плотностью 55% – 60% из медных лужёных проволок номинальным диаметром 0,10 – 0,12 мм, наложенная поверх ламинированной алюминиевой фольги, диаметр по внешнему проводнику 4,35 мм.

Защитная оболочка – светостабилизированный полиэтилен, наружный диаметр кабеля 6,10 ± 0,20 мм.

Назначение кабелей:

Используются в качестве абонентских кабелей для сетей кабельного телевидения, систем видеонаблюдения и спутникового приема с соединителями типа F, BNC, TNC, FME внутри зданий и сооружений - РК 75-3,7-33ф, для внешней прокладки - РК 75-3,7-34ф. Кабель РК 75-3,7-33ф не должен распространять горение при одиночной прокладке (методы испытаний по ГОСТ Р, МЭК 332-1-96).

Технические характеристики кабелей:

• Волновое сопротивление - 75 ± 3,5 Ом;
• Электрическая емкость - 55 пФ/м;
• Коэффициент укорочения длины волны - 1,22;
• Сопротивление изоляции - не менее 5000 МОм*км;
• Сопротивление внутреннего/внешнего проводников постоянному току - не более 40/24 Ом/км;
• Сопротивление связи - не более 30 мОм/м;

• Испытательное напряжение изоляции частотой 50 Гц - 2,0 кВ;
• Диапазон рабочих температур:

                  РК 75-3,7-33ф - от -40°С до +70°С;
                  РК 75-3,7-34ф - от -60°С до +85°С.

• Минимальный радиус изгиба кабеля при Т>5°С/Т<5°С - 33/66 мм;

• Срок службы:

                  РК 75-3,7-33ф – 12 лет;
                  РК 75-3,7-34ф – 15 лет.

• Расчетная масса:

                  РК 75-3,7-33ф – 39,7 кг/км;
                  РК 75-3,7-33ф – 33,2 кг/км.

• Коэффициент затухания при частоте:

                  1 МГц - не более 0,99 дБ/100м;
                  5 МГц - не более 1,87 дБ/100м;
                  10 МГц - не более 2,46 дБ/100м;
                  50 МГц - не более 5,40 дБ/100м;
                  100 МГц - не более 7,36 дБ/100м;
                  200 МГц - не более 11,63 дБ/100м;
                  300 МГц - не более 13,34 дБ/100м;
                  470 МГц - не более 18,38 дБ/100м;
                  862 МГц - не более 25,64 дБ/100м;
                  1000 МГц - не более 27,86 дБ/100м;
                  1350 МГц - не более 33,00 дБ/100м;
                  1750 МГц - не более 34,85 дБ/100м;
                  2150 МГц - не более 39,22 дБ/100м.
