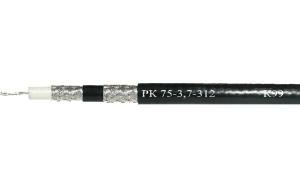

РК 75-3,7-312 триаксиал

Радиочастотный кабель РК 75-3,7-312 триаксиал.

Внутренний проводник - многопроволочный из луженых медных проволок (7*0,26) мм, диаметр внутреннего проводника 0,78 ± 0,02 мм.

Изоляция - пористый полиэтилен химического вспенивания, диаметр по изоляции 3,70 ± 0,15 мм.

Внешний проводник (1 слой) - оплётка плотностью 88% из луженых медных проволок номинальным диаметром 0,12 мм, диаметр по внешнему проводнику 4,18 мм.

Поясная изоляция - сплошной полиэтилен, диаметр по изоляции 5,58 мм.

Внешний проводник (2 слой) - оплётка плотностью 88% из луженых медных проволок номинальным диаметром 0,12 мм, диаметр по внешнему проводнику 6,06 мм.

Защитная оболочка - светостабилизированный полиэтилен, наружный диаметр кабеля 7,85 мм.



Назначение кабелей:

Используется в передвижных телевизионных станциях, где требуется мобильность съемочной системы, в сетях промышленного Ethernet со скоростью передачи 10 Мб/сек.

Технические характеристики кабелей:

  • Волновое сопротивление - 75 ± 2,5 Ом;
  • Электрическая емкость - 60 пФ/м;
  • Коэффициент укорочения длины волны - 1,25;
  • Сопротивление изоляции - не менее 5000 МОм*км;
  • Сопротивление внутреннего/внешнего проводников постоянному току - не более 55/24 Ом/км;
  • Сопротивление связи - не более 3 мОм/м;
  • Испытательное напряжение изоляции частотой 50 Гц - 2,0 кВ;
  • Диапазон рабочих температур – от -60°С до +85°С;
  • Минимальный радиус изгиба кабеля при Т>5°С/Т<5°С - 38/76 мм;
  • Срок службы - 15 лет;
  • Расчетная масса - 74,30 кг/км;
  • Коэффициент затухания при частоте:

                  1 МГц - не более 1,96 дБ/100м;
                  5 МГц - не более 2,17 дБ/100м;
                  10 МГц - не более 3,18 дБ/100м;
                  50 МГц - не более 7,25 дБ/100м;
                  100 МГц - не более 10,61 дБ/100м;
                  200 МГц - не более 15,76 дБ/100м;
                  300 МГц - не более 20,05 дБ/100м;
                  470 МГц - не более 26,60 дБ/100м;
                  862 МГц - не более 40,18 дБ/100м;
                  1000 МГц - не более 42,52 дБ/100м.
