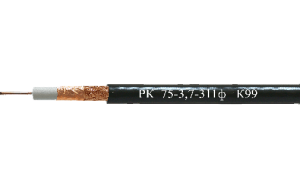

РК 75-3,7-311ф

Внутренний проводник - медный однопроволочный, диаметр внутреннего проводника 0,80 мм.

Изоляция - пористый полиэтилен физического вспенивания, диаметр по изоляции 3,70  ± 0,15 мм.

Внешний проводник - оплётка плотностью 88% – 92% из медных проволок номинальным диаметром 0,12 мм, угол оплётки 50° – 55°, диаметр по внешнему проводнику 4,35 мм.

Защитная оболочка - поливинилхлоридный пластикат, наружный диаметр кабеля 6,1 ± 0,2 мм.

Назначение кабелей:

Используется в качестве абонентского кабеля для сетей кабельного телевидения, систем видеонаблюдения и спутникового приема телевидения с соединителями типа F, BNC, TNC, FME. Не должен распространять горение при одиночной прокладке (методы испытаний по ГОСТ Р МЭК 332-1-96).

Технические характеристики кабелей:

• Волновое сопротивление - 75 ± 3,5 Ом;
• Электрическая емкость - 55 пФ/м;
• Коэффициент укорочения длины волны - 1,22;
• Сопротивление изоляции - не менее 5000 МОм*км;
• Сопротивление внутреннего/внешнего проводников постоянному току - не более 40/24 Ом/км;
• Сопротивление связи - не более 10 мОм/м;
• Испытательное напряжение изоляции частотой 50 Гц - 2,0 кВ;
• Диапазон рабочих температур – от -40°С до +70°С;
• Минимальный радиус изгиба кабеля при Т>5°С/Т<5°С - 33/66 мм;
• Срок службы - 12 лет;
• Расчетная масса - 44,63 кг/км;
• Коэффициент затухания при частоте:

                  1 МГц - не более 0,73 дБ/100м;
                  5 МГц - не более 1,63 дБ/100м;
                  10 МГц - не более 2,36 дБ/100м;
                  50 МГц - не более 5,37 дБ/100м;
                  100 МГц - не более 7,68 дБ/100м;
                  200 МГц - не более 11,06 дБ/100м;
                  300 МГц - не более 13,72 дБ/100м;
                  470 МГц - не более 17,05 дБ/100м;
                  862 МГц - не более 24,45 дБ/100м;
                  1000 МГц - не более 26,58 дБ/100м;
                  1350 МГц - не более 31,50 дБ/100м;
                  1750 МГц - не более 36,58 дБ/100м;
                  2150 МГц - не более 41,25 дБ/100м.
