РК 50-9-35

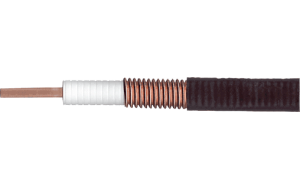

Радиочастотный кабель РК 50-9-35.

Внутренний проводник - алюминиевая проволока, планкированная медью, диаметр внутреннего проводника 3,55 ± 0,02 мм.

Изоляция - полувоздушная, пористая, из полиэтилена физического вспенивания, диаметр по изоляции 9,25 ± 0,25 мм.

Внешний проводник - медная сварная трубка со спиральной формой гофра, наружный диаметр - не более 12,4 мм.

Защитная оболочка - светостабилизированный полиэтилен, наружный диаметр кабеля - не более 13,8 мм.



Назначение кабелей:

Кабель предназначен для антенно - фидерных устройств сотовой и персональной связи, телерадиовещания, радиорелейных линий. Габаритный ряд кабеля соответствует условно установленному обозначению – 1/2”S. Кабель может использоваться с соединителями типов N, 7/16.

Технические характеристики кабелей:

  • Волновое сопротивление - 50 ± 2 Ом;
  • Электрическая емкость - 80 пФ/м;
  • КСВН в диапазонах частот 400 - 500, 800 - 1000, 1700 - 2700 МГц - не более 1,12;
  • Коэффициент укорочения длины волны - 1,219;
  • Сопротивление изоляции при 20°С - не менее 5 ТОм*км;
  • Испытательное напряжение изоляции частотой 50 Гц – 1,7 кВ;
  • Испытательное напряжение оболочки частотой 50 Гц – 3,5 кВ;
  • Диапазон рабочих температур – от -60°С до +80°С;
  • Минимальный радиус изгиба кабеля при Т>-40°С, однократный/многократный(число изгибов) – 15,0/30(20) мм;
  • Срок службы - 20 лет;
  • Расчетная масса – 171 кг/км;
  • Коэффициент затухания при частоте:

                  100 МГц - не более 3,34 дБ/100м;
                  450 МГц - не более 7,39 дБ/100м;
                  960 МГц - не более 11,09 дБ/100м;
                  1700 МГц - не более 15,60 дБ/100м;
                  2300 МГц - не более 17,84 дБ/100м.
