РК 50-7-35

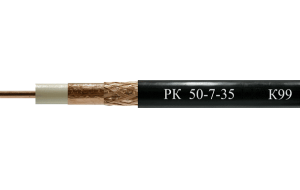

Радиочастотный кабель РК 50-7-35.

Внутренний проводник - медный однопроволочный, диаметр внутреннего проводника 2,62 ± 0,02 мм.

Изоляция - пористый полиэтилен физического вспенивания, диаметр по изоляции 7,25 ± 0,20 мм.

Внешний проводник - оплётка плотностью 50% - 60% из медных проволок, наложенная поверх меднолавсановой ленты, диаметр по внешнему проводнику 8,0 мм.

Защитная оболочка - светостабилизированный полиэтилен, наружный диаметр кабеля 10,30 ± 0,30 мм.



Назначение кабелей:

Кабель предназначен для передачи сигналов в антенных трактах систем радиосвязи. Конструктивное исполнение аналогично кабелям типа RG-8/U. Кабель может использоваться с соединителями типов BNC, TNC и N.

Технические характеристики кабелей:

  • Волновое сопротивление - 50 ± 2 Ом;
  • Электрическая емкость - 80 пФ/м;
  • Максимальная мощность при частоте 1ГГц – 400 Вт;
  • Коэффициент укорочения длины волны - 1,22;
  • Сопротивление изоляции - не менее 5000 МОм*км;
  • Сопротивление внутреннего/внешнего проводников постоянному току - не более 3,6/12,3 Ом/км;
  • Сопротивление связи - не более 30 мОм/м;
  • Испытательное напряжение изоляции частотой 50 Гц - 3,0 кВ;
  • Диапазон рабочих температур – от -60°С до +85°С;
  • Минимальный радиус изгиба кабеля при Т>5°С/Т<5°С - 100/200 мм;
  • Срок службы - 12 лет;
  • Расчетная масса - 127,5 кг/км;
  • Коэффициент затухания при частоте:

                  10 МГц - не более 1,21 дБ/100м;
                  50 МГц - не более 2,80 дБ/100м;
                  100 МГц - не более 4,05 дБ/100м;
                  200 МГц - не более 5,90 дБ/100м;
                  300 МГц - не более 7,40 дБ/100м;
                  400 МГц - не более 8,70 дБ/100м;
                  600 МГц - не более 11,00 дБ/100м;
                  800 МГц - не более 13,03 дБ/100м;
                  850 МГц - не более 13,51 дБ/100м;
                  1000 МГц - не более 14,89 дБ/100м;
                  2000 МГц - не более 22,86 дБ/100м;
                  3000 МГц - не более 29,68 дБ/100м;
                  4000 МГц - не более 35,92 дБ/100м;
                  5000 МГц - не более 41,78 дБ/100м;
                  6000 МГц - не более 47,37 дБ/100м.
