РК 50-4,8-36

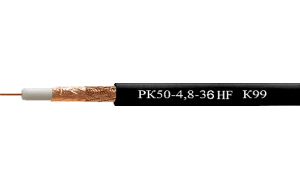

Радиочастотный кабель РК 50-4,8-36.

Внутренний проводник - медный однопроволочный, диаметр внутреннего проводника 1,72 ± 0,02 мм.

Изоляция - пористый полиэтилен физического вспенивания, диаметр по изоляции 4,80 ± 0,20 мм.

Внешний проводник - оплётка плотностью 90% - 95% из медных проволок диаметром 0,15 мм, наложенная поверх меднолавсановой ленты, диаметр по внешнему проводнику 5,6 мм.

Защитная оболочка - безгалогенная полиолефиновая композиция пониженной горючести, наружный диаметр кабеля 7,4 ± 0,5 мм.



Назначение кабелей:

Кабель предназначен для передачи сигналов в антенно-фидерных устройствах систем радиосвязи. Оболочка кабеля выполнена из безгалогенной полиолефиновой композиции (HF). Кабель имеет повышенную степень экранирования и может использоваться с соединителями типов BNC, TNC, N, FME, SMA, SMB и UHF для эксплуатации, как на открытом воздухе, так и внутри помещений. Не должен распространять горение при одиночной прокладке (методы испытаний по ГОСТ Р МЭК 332-1-96).

Технические характеристики кабелей:

  • Волновое сопротивление - 50 ± 2 Ом;
  • Электрическая емкость - 80 пФ/м;
  • Максимальная мощность при частоте 1ГГц - 290 Вт;
  • Коэффициент укорочения длины волны - 1,22;
  • Сопротивление изоляции - не менее 5000 МОм*км;
  • Сопротивление внутреннего/внешнего проводников постоянному току - не более 7,1/10,1 Ом/км;
  • Сопротивление связи - не более 10 мОм/м;
  • Испытательное напряжение изоляции частотой 50 Гц - 3,0 кВ;
  • Диапазон рабочих температур - от -60°С до +85°С;
  • Минимальный радиус изгиба кабеля при Т>5°С/Т<5°С - 35/40 мм;
  • Срок службы – 20 лет;
  • Расчетная масса - 81,0 кг/км;
  • Коэффициент затухания при частоте:

                  10 МГц - не более 1,85 дБ/100м;
                  50 МГц - не более 4,17 дБ/100м;
                  100 МГц - не более 5,95 дБ/100м;
                  200 МГц - не более 8,7 дБ/100м;
                  300 МГц - не более 10,52 дБ/100м;
                  400 МГц - не более 12,40 дБ/100м;
                  600 МГц - не более 15,06 дБ/100м;
                  800 МГц - не более 17,79 дБ/100м;
                  850 МГц - не более 18,41 дБ/100м;
                  1000 МГц - не более 20,00 дБ/100м;
                  2000 МГц - не более 29,23 дБ/100м;
                  3000 МГц - не более 36,72 дБ/100м;
                  4000 МГц - не более 43,30 дБ/100м;
                  5000 МГц - не более 49,30 дБ/100м;
                  6000 МГц - не более 54,88 дБ/100м.
