РК 50-4,8-34/РК 50-4,8-35

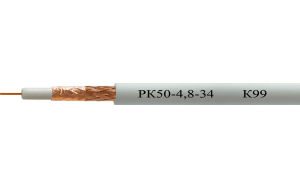

Радиочастотный кабель РК 50-4,8-34/РК 50-4,8-35.

Внутренний проводник - медный однопроволочный, диаметр внутреннего проводника 1,72 ± 0,02 мм.

Изоляция - пористый полиэтилен физического вспенивания, диаметр по изоляции 4,80 ± 0,20 мм.

Внешний проводник - оплётка плотностью 90% - 95% из медных проволок диаметром 0,15 мм, наложенная поверх меднолавсановой ленты, диаметр по внешнему проводнику 5,6 мм

Защитная оболочка - поливинилхлоридный пластикат, наружный диаметр кабеля 7,4 ± 0,5 мм.





Внутренний проводник - медный однопроволочный, диаметр внутреннего проводника 1,72 ± 0,02 мм.

Изоляция - пористый полиэтилен физического вспенивания, диаметр по изоляции 4,80 ± 0,20 мм.

Внешний проводник - оплётка плотностью 90% - 95% из медных проволок диаметром 0,15 мм, наложенная поверх меднолавсановой ленты, диаметр по внешнему проводнику 5,6 мм

Защитная оболочка - светостабилизированный полиэтилен, наружный диаметр кабеля 7,4 ± 0,5 мм.



Назначение кабелей:

Кабели предназначены для передачи сигналов в антенных трактах систем радиосвязи. Конструктивное исполнение аналогично кабелям марок LMR-300 TIMES MICROWAVE и 5DFB RADIOLAB. Кабели имеют повышенную степень экранирования и могут использоваться с соединителями типов: BNC, TNC, N, FME, SMA, SMB и UHF. Кабель РК 50-4,8-34 не должен распространять горение при одиночной прокладке (методы испытаний по ГОСТ Р, МЭК 332-1-96).

Технические характеристики кабелей:

  • Волновое сопротивление - 50 ± 2,0 Ом;
  • Электрическая емкость - 80 пФ/м;
  • Максимальная мощность при частоте 1ГГц - 290 Вт;
  • Коэффициент укорочения длины волны - 1,22;
  • Сопротивление изоляции при 20°С - не менее 5000 МОм*км;
  • Сопротивление внутреннего/внешнего проводников постоянному току при 20°С - не более 7,1/10,1 Ом/км;
  • Сопротивление связи - не более 10 мОм/м;
  • Испытательное напряжение изоляции частотой 50 Гц - 3,0 кВ;
  • Диапазон рабочих температур:

                  РК 50-4,8-34 - от -40°С до +70°С;
                  РК 50-4,8-35 - от -60°С до +85°С.

  • Минимальный радиус изгиба кабеля при Т>5°С/Т<5°С:

                  РК 50-4,8-34 – 35/70 мм;
                  РК 50-4,8-35 – 35/40 мм.

  • Срок службы:

                  РК 50-4,8-34 – 15 лет;
                  РК 50-4,8-35 – 20 лет.

  • Расчетная масса:

                  РК 50-4,8-34 – 87,9 кг/км;
                  РК 50-4,8-35 – 81,0 кг/км.

  • Коэффициент затухания при частоте:

                  10 МГц - не более 1,85 дБ/100м;
                  50 МГц - не более 4,17 дБ/100м;
                  100 МГц - не более 5,95 дБ/100м;
                  200 МГц - не более 8,7 дБ/100м;
                  300 МГц - не более 10,52 дБ/100м;
                  400 МГц - не более 12,40 дБ/100м;
                  600 МГц - не более 15,06 дБ/100м;
                  800 МГц - не более 17,79 дБ/100м;
                  850 МГц - не более 18,41 дБ/100м;
                  1000 МГц - не более 20,0 дБ/100м;
                  2000 МГц - не более 29,23 дБ/100м;
                  3000 МГц - не более 36,72 дБ/100м;
                  4000 МГц - не более 43,30 дБ/100м;
                  5000 МГц - не более 49,30 дБ/100м;
                  6000 МГц - не более 54,88 дБ/100м.
