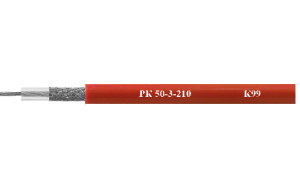

РК 50-3-210

Радиочастотный кабель РК 50-3-210.

Внутренний проводникмногопроволочный из луженой медной проволоки 7*0,31 мм,  диаметр внутреннего проводника 0,93 мм.

Изоляция – фторопласт, диаметр по изоляции 2,95 ± 0,15 мм.

Внешний проводникоплётка плотностью 88% - 92% из медных луженых проволок номинальным диаметром 0,12 мм, диаметр по внешнему проводнику 3,45 мм.

Защитная оболочкатеплостойкий поливинилхлоридный пластикат для кабеля марки РК 50-3-210 и фторопласт 4МБ для марки РК 50-3-211, наружный диаметр кабеля 5,0 ± 0,2 мм.



Назначение кабелей:

Коаксиальные радиочастотные кабели с универсальной сферой применения. Конструктивное исполнение аналогично кабелям по типу RG-58. Возможно применение во взрывоопасных и пожароопасных зонах. Кабели могут использоваться с соединителями типов BNC, TNC, N, FME, SMB и SMA. Кабели не распространяют горение при одиночной прокладке (методы испытаний по ГОСТ Р МЭК 332-1-96). Кабели не распространяют горение при прокладке пучком в металлических коробах.

Технические характеристики кабелей:

  • Волновое сопротивление - 50 ± 2,5 Ом;
  • Электрическая емкость – 92,14 пФ/м;
  • Коэффициент укорочения длины волны - 1,41;
  • Сопротивление внутреннего/внешнего проводников постоянному току - не более 36/20 Ом/км;
  • Сопротивление связи - не более 320 мОм/м;
  • Сопротивление изоляции – не менее 5000 МОм*км;
  • Испытательное напряжение изоляции частотой 50 Гц - 30 кВ;
  • Диапазон рабочих температур:

                  РК 50-3-210 – от -40°С до +105°С;
                  РК 50-3-211 – от -60°С до +150°С.

  • Минимальный радиус изгиба кабеля при Т>5°С/Т<5°С – 25/50мм;
  • Срок службы кабеля:

                  РК 50-3-210 – 8 лет;
                  РК 50-3-211 – 25 лет.

  • Расчетная масса:

                  РК 50-3-210 – 52,2 кг/км;
                  РК 50-3-211 – 62,3 кг/км.

  • Коэффициент затухания при частоте:

                  10 МГц - не более 4,19 дБ/100м;
                  50 МГц - не более 9,96 дБ/100м;
                  100 МГц - не более 14,77 дБ/100м;
                  200 МГц - не более 22,50 дБ/100м;
                  300 МГц - не более 29,46 дБ/100м;
                  400 МГц - не более 35,40 дБ/100м;
                  800 МГц - не более 48,0 дБ/100м;
                  1000 МГц - не более 62,0 дБ/100м;
