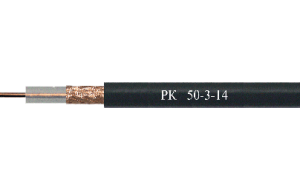

РК 50-3-14

Внутренний проводник - медный однопроволочный, диаметр внутреннего проводника 0,87 ± 0,0) мм.

Изоляция - сплошной полиэтилен, диаметр по изоляции 2,95 ± 0,15 мм.

Внешний проводник - оплётка плотностью 88% - 92% из медных проволок номинальным диаметром 0,12 мм, диаметр по внешнему проводнику 3,45 мм.

Защитная оболочка - поливинилхлоридный пластикат, наружный диаметр кабеля 4,9 ± 0,20 мм.

Назначение кабелей:

Предназначен для передачи сигналов в антенных трактах систем радиосвязи. Конструктивное исполнение аналогично кабелям по типу RG-58. Кабель может использоваться с соединителями типов BNC, TNC, N, FME, SMA, SMB и UHF. Не должен распространять горение при одиночной прокладке (методы испытаний по ГОСТ Р МЭК 332-1-96).

Технические характеристики кабелей:

• Волновое сопротивление - 50 ± 2,5 Ом;
• Электрическая емкость - 100 пФ/м;
• Максимальная мощность при частоте 1ГГц - 200 Вт;
• Коэффициент укорочения длины волны - 1,51;
• Сопротивление изоляции - не менее 5000 МОм*км;
• Сопротивление внутреннего/внешнего проводников постоянному току - не более 33/18 Ом/км;
• Сопротивление связи - не более 320 мОм/м;
• Испытательное напряжение изоляции частотой 50 Гц - 2,5 кВ;
• Диапазон рабочих температур - от -40°С до +70°С;
• Минимальный радиус изгиба кабеля при Т>5°С/Т<5°С - 25/50 мм;
• Срок службы – 8 лет;
• Расчетная масса - 36,20 кг/км;
• Коэффициент затухания при частоте:

                  10 МГц - не более 4,17 дБ/100м;
                  50 МГц - не более 9, 42 дБ/100м;
                  100 МГц - не более 13,42 дБ/100м;
                  200 МГц - не более 19,18 дБ/100м;
                  300 МГц - не более 23,68 дБ/100м;
                  400 МГц - не более 27,52 дБ/100м;
                  600 МГц - не более 34,09 дБ/100м;
                  800 МГц - не более 39,73 дБ/100м;
                  850 МГц - не более 41,05 дБ/100м;
                  1000 МГц - не более 43,40 дБ/100м.
