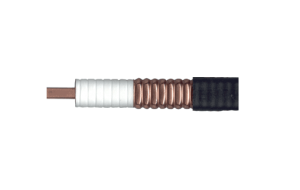

РК 50-12-33

Внутренний проводник - алюминиевая проволока, плакированная медью, диаметр внутреннего проводника 4,80 ± 0,02 мм.

Изоляция - полувоздушная, пористая, из полиэтилена физического вспенивания, диаметр по изоляции 12,1 ± 0,25 мм.

Внешний проводник - медная сварная трубка с кольцевой формой гофра,наружный диаметр - не более 14,0 мм.

Защитная оболочка - светостабилизированный полиэтилен, наружный диаметр кабеля - не более 16,5 мм.

Назначение кабелей:

Кабель предназначен для антенно - фидерных устройств сотовой и персональной связи, телерадиовещания, радиорелейных линий. Габаритный ряд кабеля соответствует условно установленному обозначению – 1/2”R. Кабель может использоваться с соединителями типов N, 7/16.

Технические характеристики кабелей:

• Волновое сопротивление - 50 ± 2,0 Ом;
• Электрическая емкость - 76 пФ/м;
• КСВН в диапазонах частот 400 - 500, 800 - 1000, 1700 - 2700 МГц - не более 1,12;
• Коэффициент укорочения длины волны - 1,136;
• Сопротивление изоляции - не менее 5 ТОм*м;
• Испытательное напряжение изоляции частотой 50 Гц - 2,8 кВ;
• Испытательное напряжение оболочки частотой 50 Гц - 5,6 кВ;
• Диапазон рабочих температур – от -60°С до +80°С;
• Минимальный радиус изгиба кабеля при Т>-40°С, однократный/многократный(число изгибов) - 80,0/160(15) мм;
• Срок службы - 20 лет;
• Расчетная масса - 260 кг/км;
• Коэффициент затухания при частоте:

                  100 МГц - не более 2,20 дБ/100м;
                  450 МГц - не более 4,93 дБ/100м;
                  960 МГц - не более 7,52 дБ/100м;
                  1700 МГц - не более 10,43 дБ/100м;
                  2300 МГц - не более 12,41 дБ/100м.
