Электрический предохранитель — электрический аппарат, выполняющий защитную функцию. Предохранитель защищает электрическую цепь и её элементы от перегрева и возгорания при протекании высокой силы тока.В цепи обозначается буквами «FU» (международное обозначение, от слова англ.Fuse) или «Пр» (обозначение в СССР) и прямоугольником со сплошной линией в центре.

Под термином "электрический предохранитель" чаще всего подразумевают его общее назначение в защите электрических цепей от сверхтоков, нежели какую-то конкретную конструкцию.

Разновидности предохранителей

Вставка предохранителя обычно одноразовая. Для защиты электрических цепей устройствами неоднократного срабатывания (неразрушающийся элемент) обычно применяются автоматические выключатели. В низковольтных цепях также применяются самовосстанавливающиеся предохранители.

Одноразовый предохранитель

В электрической цепи плавкий предохранитель является слабым участком электрической цепи, сгорающий в аварийном режиме, тем самым разрывая цепь и предотвращая последующее разрушение высокой температурой.Плавкие предохранители делятся на следующие типы:

• слаботочные вставки (для защиты небольших электроприборов до 6 ампер)
  • 3х15 (первая цифра означает внешний диаметр, вторая - длину вставки)
  • 4х15
  • 5x20
  • 6x32
  • 7х15
  • 10х30
• вилочные (для защиты электрических цепей автомобилей)
  • миниатюрные
  • обычные вилочные
• пробковые (встречаются в жилом секторе, до 63 ампер)
  • DIAZED (самые распространённые в СССР)
  • NEOZED

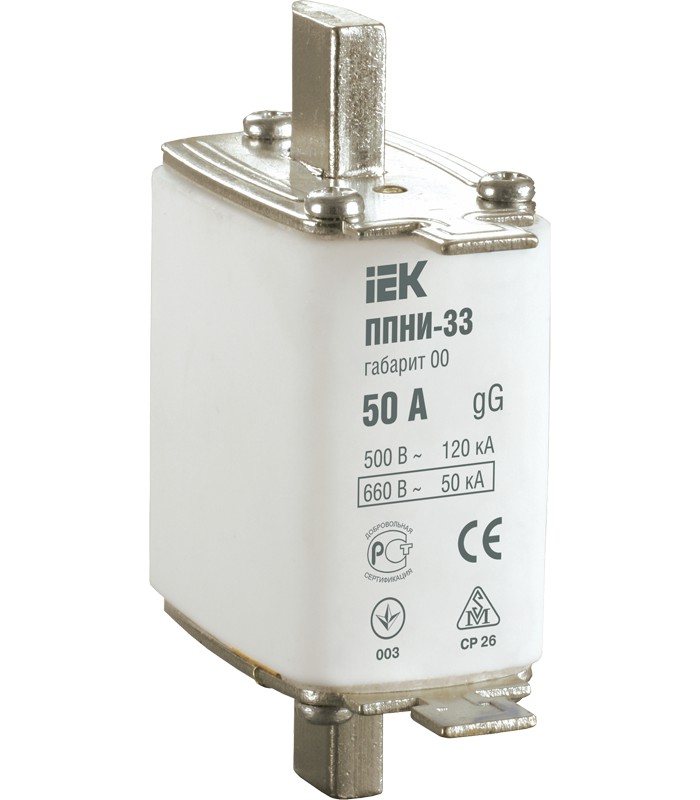

• ножевые (до 1250 ампер)
  • типоразмер 000 (до 100 ампер)
  • типоразмер 00 (до 160 ампер)
  • типоразмер 0 (до 250 ампер)
  • типоразмер 1 (до 355 ампер)
  • типоразмер 2 (до 500 ампер)
  • типоразмер 3 (до 800 ампер)
  • типоразмер 4а (до 1250 ампер)
• кварцевые
• газогенерирующие

Так же плавкие предохранители различаются по характеристике срабатывания относительно номинального тока. Из-за инертности срабатывания плавких предохранителей, в профессиональной среде электриков они довольно часто используются в качестве селективной защиты в паре с автоматическими выключателями.Селективности между самими плавкими вставками добиваются соотношением 1:1,6 [там же], время-токовая характеристика плавких предохранителей устанавливается зависимостью соответственно I²tПУЭ регулирует защиту воздушных проводящих линий таким образом, чтобы предохранитель срабатывал за 15 секунд (ток короткого замыкания в конце линии должен быть равен трём номинальным токам предохранителя). Существенной величиной является время, за которое происходит разрушение проводника при превышении установленного тока. С целью уменьшения этого времени некоторые плавкие предохранители содержат пружину предварительного натяжения. Эта пружина также разводит концы разрушенного проводника, предотвращая возникновение дуги.

Конструкция плавкого предохранителя

• плавкая вставка — элемент содержащий разрывную часть электрической цепи (например проволоку, перегорающую при превышении определённого уровня тока)
• механизм крепления плавкой вставки к контактам, обеспечивающим включение предохранителя в электрическую цепь и монтаж предохранителя в целом.

Исполнительный механизм плавкого предохранителя

Плавкая вставка предохранителя обычно представляет собой стекляннуюили фарфоровую оболочку, на основаниях которой располагаются контакты, а внутри находится тонкий проводник из относительно легкоплавкого металла. Определённой силе тока срабатывания соответствует определённое поперечное сечение проводника. Если сила тока в цепи превысит максимально допустимое значение, то легкоплавкий проводникперегревается и расплавляется, защищая цепь со всеми её элементами от перегрева и возгорания.

Плавкие вставки используемых в домашнем хозяйстве пробковых предохранителей имеют следующую маркировку (DIN 18015-1):

Сила тока	Цвет чеки	Максимальная мощность (сеть 220 В)
6А	Зелёный	1200Ватт
10А	Красный	2000 Ватт
16А	Серый	3200 Ватт
20А	Синий	4000 Ватт
26А	Жёлтый	5200 Ватт

Наибольшее распространение получили кварцевые и газогенерирующие предохранители.

В кварцевых предохранителях (ПК) патрон заполнен кварцевым песком, и дуга гасится путем удлинения, дробления и соприкосновения с твердым диэлектриком.

В газогенерирующих предохранителях для гашения дуги используются твердые газогенерирующие материалы (фибра, винипласт и др.). Газогенерирующие предохранители выполняются с выхлопом и без выхлопа газа из патрона при срабатывании. Предохранители с выхлопом газа из патрона называют также стреляющими (ПСН—10 и ПС—35), поскольку срабатывание их сопровождается звуком, похожим на оружейный выстрел. Предохранители напряжением выше 1 кВ выполняются как для внутренней, так и для наружной установки.

Защита в лампах накаливания

Лампы накаливания снабжают плавкими предохранителями для предотвращения перегрузки питающей цепи в случае возникновения электрической дуги в момент перегорания лампы. Предохранителем в лампе служит участок одного из вводных проводников, расположенных в цоколе лампы. Этот участок имеет меньшее сечение по сравнению с остальной длиной провода; в лампах с прозрачной колбой это можно заметить, рассматривая лампу на просвет. Для 220- вольтовых бытовых ламп предохранитель обычно рассчитан на ток 7 А.

Автоматический предохранитель

Автоматический предохранитель (правильное название:Автоматический выключатель, также называется «автомат защиты», «защитный автомат» или же просто «автомат») состоит из диэлектрического корпуса, внутри которого располагаются подвижный и неподвижный контакты. Подвижный контакт подпружинен, пружина обеспечивает усилие для быстрого расцепления контактов. Механизм расцепления приводится в действие одним из двух расцепителей: тепловым или электромагнитным.

Конструкция автоматического предохранителя

• Тепловой расцепительпредставляет собой биметаллическую пластину, нагреваемую протекающим током. При протекании тока выше допустимого значения биметаллическая пластина изгибается и приводит в действие пружину, отводящую подвижный контакт, разрывая тем самым электрическую цепь. Время срабатывания зависит от тока (время-токовая характеристика) и может изменяться от секунд до часа. Минимальный ток, при котором должен срабатывать тепловой расцепитель, составляет 1,3 от номинального тока предохранителя до 63 ампер и свыше 63 ампер 1,45 от номинального тока предохранителя. В отличие от плавкого предохранителя, автоматический предохранитель готов к следующему использованию после остывания пластины.

Тем не менее, параметры автоматического предохранителя могут изменяться при каждом срабатывании из-за обгорания контактов. Эту особенность следует учитывать в промышленных установках.

• Магнитный (мгновенный) расцепительпредставляет собой соленоид, подвижный сердечник которого приводит в действие пружину, отводящую подвижный контакт. Ток, проходящий через автоматический выключатель, течет по обмотке соленоида и вызывает втягивание сердечника при превышении заданного порога. Мгновенный расцепитель, в отличие от теплового, срабатывает очень быстро (доли секунды), но при значительно большем превышении тока: в 6 и более раз от номинального тока, в зависимости от типа (автоматические выключатели делятся на типы A, B, C, D, E и K в зависимости от характеристики срабатывания расцепителей).

Во время расцепления контактов может возникнуть электрическая дуга, поэтому контакты имеют особую форму и находятся в дугогасительной камере.

Расчёт необходимого предела срабатывания

Расчёт предохранителя ведётся с учётом тока короткого замыкания в конце линии, нагреванием проводников, проседанием напряжения (не более 4-5%), а также с учётом потребностей самого потребителя. Выделенная в ходе протекания электрического тока через проводники теплота должна рассеиваться в окружающую среду, не повреждая при этом каких-либо частей и/или составляющих проводящих частей электрооборудования.

Расчёт нужд потребителя рассчитывается по формуле:, где

I_nom — номинальный ток срабатывания предохранителя, А;

P_max — максимальная мощность нагрузки, Вт (с запасом примерно 20 %);

U — напряжение сети, В.

Предохранитель выбирается из стандартного ряда, с ближайшим номинальным током срабатывания, превышающим полученное значение. Так же должны учитываться пусковые токи нагрузки потребителя при выборе характеристики.

Условия выбора предохранителя в трёхфазных цепях (нагрузки):

• Для трёхфазного эл. приёмника без пусковых токов (нагреватель и др.)

Iвст. ≥ Iдл.расч. ,

• Для трёхфазного эл. приёмника c пусковым током (Электрический двигатель)

Iвст. =Кп?Iном/α.
где: Кп =5…8 (обычно 7) – коэффициент пуска ЭД (Iпуска =Кп?Iном),
α – коэффициент тяжести пуска: 1,6 – тяжёлый, 2 – средний, 2,5 – лёгкий пуск.

При этом должно выполняться неравенство: IК.З. ≥ 3?Iвст. Где: IК.З. - ток короткого замыкания (в защищаемом участке цепи)

Техника безопасности

Каждый тип предохранителей требует свой подход к обслуживанию и замене.

• Некоторые типы предохранителей (особенно для больших токов) могут представлять опасность для простого потребителя и требуют обслуживания со стороны квалифицированного персонала.
• Самовольное увеличение номиналов может повлечь за собой повреждение электропроводки высокой температурой вплоть до пожара.

Замена предохранителей

• Замена предохранителей бытовым пользователем может производиться только при снятом напряжении и нагрузке. Замена предохранителя под нагрузкой может привести к возникновению электрической дуги и, как следствие, - повреждению глаз, ожогам рук, порче держателя предохранителя. Однако конструкция многих советских потребительских щитов не предусматривает предварительного отключения перед заменой предохранителя; это объясняется тем, что при откручивании пробки в момент отсоединения корпус находится всё ещё в патроне и, следовательно, потребитель не имеет доступа к дуге. Однако, после снятия предохранителя потребитель имеет доступ к находящимся под опасным напряжением токоведущим частям. В странах Европы для устранения этого недостатка используется более безопасный разъединитель предохранителей с номиналами пробковых предохранителей.
• В электроустановках до 1000 вольт замена предохранителей с открытыми токоведущими частями должна производиться квалифицированным персоналом с использованием средств защиты лица и глаз, специальными клещами, рука меняющего работника должна быть защищена диэлектрической перчаткой. Так же можно встретить диэлектрическую перчатку со вшитыми клещами для замены предохранителей.
• Замена высоковольтных предохранителей может производиться только при закороченном на землю питании.

Использование предохранителя в качестве коммутационного аппарата

Почти всегда при работах в электроустановке существует необходимость снять напряжение для безопасного проведения тех или иных работ в электроустановке. Если в щитах производственных электроустановок коммутационные аппараты имеют короткозамыкатель на землю; то аппараты в щитах простых бытовых потребителей ограничиваются более простыми конструкциями, всего лишь разрывающими цепь в случае аварийной ситуации. Зачастую, при проведении электроработ в жилом секторе ограничиваются только отключением предохранителя, причём отключенный на время проведения электроработ предохранитель никак не помечается - при случайном включении кем-то посторонним, производящие в отключённом сегменте электроработы люди окажутся под опасным напряжением. На время проведения электроработ необходимо вынимать фазный(-е) провод(а) из предохранителя на стороне потребителя, чтобы случайное включение посторонними лицами не поставило под угрозу жизни производящих в данном сегменте электроработы людей и не вызвало их электротравмы.

Выбор предохранителей

Выбор должен происходить исходя из технических возможностей проводки/защищаемого электрооборудования.

• При проектировании электроустановки, следует учитывать токи короткого замыкания в проектируемых участках цепей электроустановки.Так же тип предохранителя должен соответствовать среде эксплуатации: к примеру, нежелательно устанавливать ножевые предохранители в групповом щите домашнего хозяйства во избежании сложностей при его обслуживании.
• При добавлении новой цепи в уже имеющейся установке, измеряют сопротивление петли и делят напряжение на получившееся значение (чаще всего процесс замера сопротивления петли игнорируется); при этом номинал предохранителя в электроустановках не должен превышать допустимого длительного тока для проводов в сегменте электропроводки ниже предохранителя по ходу распределения энергии. Допустимый ток зависит от характеристик провода и определяется в соответствии с пунктом 1.3.10 ПУЭ. Если в защищаемом сегменте есть элементы с ещё меньшим допустимым током, то номинал предохранителя ограничен их номиналом тока. Например, если провода допускают 25 А, а розетки — только 16, то предохранитель следует брать не более 16 А.

При нарушении этих условий чрезмерный ток может повредить розетки и другие элементы электроустановки, а также привести к пожару. Форма патрона для плавких предохранителей может быть такой, что установить в него предохранитель большего номинала невозможно.

• При необходимости подключения очень мощного электроприбора сто?ит позаботится о предварительном отключении всех не нужных в данный моментэлектроприборов, это часто предотвращает срабатывание предохранителя.

• Следует также обратить внимание на приборы, способные выйти из строя при неожиданных включениях/выключениях и при больших колебаниях напряжения в сети: электромоторы(в том числе моторы компрессоров в холодильниках), компьютеры, цветные телевизоры(с катушкой размагничивания на кинескопе) и видеомагнитофоны.

Жучок

Иногда при отсутствии в наличии необходимого предохранителя, или с целью сознательного обхода защиты, используют токопроводящую перемычку между контактами — «жучок». Однако следует иметь в виду, что, выгорание предохранителя свидетельствует о наличии более серьёзных проблем в электрической цепи, в частности, о коротком замыкании. Замена штатного предохранителя «жучком» может привести к выходу из строя проводки, более дорогих комплектующих и/или к возгоранию. Последнее часто является причиной пожаров.
