Насосы

Неполная классификация насосов по принципу действия и конструкции выглядит следующим образом:

• импеллерные (ламельные) насосы
• пластинчатые (шиберные) насосышестерённые насосы
  • водокольцевой насос
• аксиально-плунжерные насосы
• радиально-плунжерные насосы
• центробежно-шнековые (дисковые, оседиагональные) насосы
• винтовые (шнековые)
• поршневые
• центробежные
• осевые
• вихревые
• роторные
• струйные
• синусоидальные
• перистальтические
• мембранные
• абсорбционные
• гидротаранный насос
• магниторазрядные

• Классификация насосов по принципу действия

  По характеру сил преобладающих в насосе: объёмные, в которых преобладают силы давления и динамические, в которых преобладают силы инерции.

  По характеру соединения рабочей камеры с входом и выходом из насоса: периодическое соединение (объёмные насосы) и постоянное соединение входа и выхода (динамические насосы).

  Объёмные насосы используются для перекачки вязких жидкостей. В этих насосах одно преобразование энергии — энергия двигателя непосредственно преобразуется в энергию жидкости (механическая => кинетическая + потенциальная). Это высоконапорные насосы, они чувствительны к загрязнению перекачиваемой жидкости. Рабочий процесс в объёмных насосах неуравновешен (высокая вибрация), поэтому необходимо создавать для них массивные фундаменты. Также для этих насосов характерна неравномерность подачи. Большим плюсом таких насосов можно считать способность к сухому всасыванию (самовсасыванию).

  Для динамических насосов характерно двойное преобразование энергии (1 этап: механическая → кинетическая + потенциальная; 2 этап: кинетическая → потенциальная). В динамических насосах можно перекачивать загрязнённые жидкости, они обладают равномерной подачей и уравновешенностью рабочего процесса. В отличие от объёмных насосов, они не способны к самовсасыванию.

  Объёмные насосы

  Процесс объёмных насосов основан на попеременном заполнении рабочей камеры жидкостью и вытеснении её из рабочей камеры. Некоторые виды объёмных насосов:

  • Импеллерные насосы — обеспечивают ламинарный поток перекачиваемого продукта на выходе из насоса и могут использоваться в качестве дозаторов. Могут быть изготовлены в пищевом, маслобензостойком и кислотощёлочестойком исполнении
  • Пластинчатые насосы — обеспечивают равномерное и спокойное всасывание перекачиваемого продукта на выходе из насоса, могут использоваться для дозирования. Могут быть как регулируемыми, так и нерегулируемыми. В пластинчатых регулируемых насосах изменение подачи осуществляется за счёт изменения объёма рабочей камеры благодаря изменению эксцентриситетаротораистатора. В качестве регулирующего устройства применяются гидравлические и механические регуляторы.
  • Винтовые насосы — обеспечивают ровный поток перекачиваемого продукта на выходе из насоса, могут использоваться для дозирования
  • Поршневые насосы могут создавать весьма высокое давление, плохо работают с абразивными жидкостями, могут использоваться для дозирования
  • Перистальтические насосысоздают невысокое давление, химически инертны, могут использоваться для дозирования
  • Мембранные насосы — создают невысокое давление, могут использоваться для дозирования

  Общие свойства объёмных насосов:

  • Цикличность рабочего процесса и связанные с ней порционность и пульсации подачи и давления. Подача объёмного насоса осуществляется не равномерным потоком, а порциями.
  • Герметичность, то есть постоянное отделение напорной гидролинии от всасывающей (лопастные насосы герметичностью не обладают, а являются проточными).
  • Самовсасывание, то есть способность объёмных насосов создавать во всасывающей гидролинии вакуум, достаточный для подъёма жидкости вверх во всасывающей гидролинии до уровня расположения насоса(лопастные насосы не являются самовсасывающими).
  • Независимость давления, создаваемого в напорной гидролинии, от подачи жидкости насосом

  Динамические насосы

  Динамические насосы подразделяются на:

  • Лопастные насосы, рабочим органом у которых служит лопастное колесо или мелкозаходный шнек . В них входят: Струйные насосы, в которых перемещение жидкости осуществляется за счёт энергии потока вспомогательной жидкости, пара или газа (нет подвижных частей, но низкий КПД).

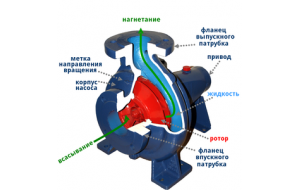

    • Центробежные, у которых преобразование механической энергии привода в потенциальную энергию потока происходит вследствие центробежных сил, возникающих при взаимодействии лопаток рабочего колеса с жидкостью. Центробежные насосы подразделяют на:
      • Центробежно-шнековый насос — вид центробежного насоса с подводом жидкости к рабочему органу выполненному в виде мелкозаходного шнека большого диаметра (дисков), расположенному по центру, с выбросом по касательной вверх или бок от корпуса. Такие насосы способны перекачивать карамелизующиеся и склеивающиеся массы, типа клея
      • Консольный насос — вид центробежного насоса с односторонним подводом жидкости к рабочему колесу, расположенному на конце вала, удалённом от привода.
      • Осевые (пропеллерные) насосы, рабочим органом которых служит лопастное колесо пропеллерного типа. Жидкость в этих насосах перемещаются вдоль оси вращения колеса. Быстроходные насосы с высоким коэффициентом быстроходности, характеризуются большими значениями подач, но низких значениях напора.
      • Полуосевые(диагональные,турбинные) насосы, рабочим органом которых служит полуосевое (диагональное, турбинное) лопастное колесо.
      • Радиальные насосы, рабочими органами которых служат радиальные рабочие колеса. Тихоходные одноступенчатые и многоступенчатые насосы с высокими значениями напора при низких значениях подач.
    • Вихревые насосы — отдельный тип лопастных насосов, в которых преобразование механической энергии в потенциальную энергию потока (напор) происходит за счёт вихреобразования в рабочем канале насоса.
  • Тараны (гидротараны), использующие явление гидравлического удара для нагнетания жидкости (минимум подвижных частей, почти нет трущихся поверхностей, простота конструкции, способность развивать высокое давление на выходе, низкие КПД и производительность)
