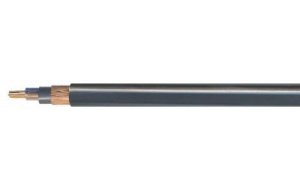

КНРЭк

Токопроводящая жила - медная, круглая, многопроволочная; соответствует классу 3 - сечением 1,0-4,0 мм², классу 2 - сечением от 6 до 400 мм².

Разделительный слой - допускается наложение синтетических пленок по токопроводящим жилам (под изоляцию) кабелей.

Изоляция - из изоляционной резины.

Скрутка - изолированные жилы кабелей скручены в кабель концентрическими повивами в разные стороны, допускается скрутка изолированных жил концентрическими повивами в одну сторону. Изолированные жилы двухжильных кабелей сечением до 4 мм² включительно допускается располагать параллельно. В каждом повиве кабелей с сечением жилы до 2,5 мм² включительно имеются счетная жила и жила направления. При скрутке изолированных жил в кабель допускается применение в качестве заполнения резинового шнура.

Разделительный слой - по изоляции одножильных кабелей и наружному повиву изолированных жил кабелей наложена обмотка из одной синтетической пленки.

Внутренняя оболочка - из ПВХ пластиката, допускается из резины.

Экран - поверх внутренней оболочки из медных проволок диаметром не более 0,3 мм, выполненный в виде двухслойной обмотки или оплетки плотностью не менее 80%. Экран кабелей может быть выполнен из медной ленты толщиной не более 0,15 мм в виде обмотки с перекрытием не менее 25%.

Разделительный слой - поверх обмотки проволок, оплетки или обмотки из медной ленты допускаются ленты из синтетической пленки.

Наружная оболочка - накладывается из ПВХ пластиката поверх обмотки проволок или оплетки или обмотки из синтетической пленки.

Назначение кабелей:

Применяются в силовых и осветительных сетях, в цепях управления, сигнализации и межприборных соединений на переменное напряжение до 690 В частотой до 400 Гц или постоянное напряжение 1200 В; для неподвижной прокладки внутри помещений и на открытой палубе, при условии защиты от прямого воздействия солнечной радиации, в том числе в условиях воздействия на кабель паров и конденсата масел и топлива, паров кислот, щелочей, аппатитовой, угольной, цементной и другой пыли, муки из рыб и других рыбопродуктов в условиях рыбоперерабатывающих цехов и рефрижераторных помещений, а также при воздействии радиального гидростатического давления до 1,96 Мпа (20 кгс/см²).

Технические характеристики кабелей:

• Диапазон температур эксплуатации от + 45°С до - 40°С;
• Прокладка и монтаж кабелей без предварительного нагрева должен производиться при температуре не ниже - 15°С;
• Относительная влажность воздуха при температуре + 35°С  до 100%;
• Кабели стойки к вибрационным нагрузкам и одиночным ударным нагрузкам;
• Кабели стойки к воздействию морской воды;
• Кабели не распространяют горение при одиночной прокладке;
• Радиус изгиба при монтаже кабелей неподвижной прокладки должен быть не менее 5 наружных диаметров кабеля;
• Радиус изгиба при монтаже кабелей в труднодоступных местах должен быть не менее 3 наружных диаметров кабеля при числе изгибов не более двух в одном месте;
• Кабели выдерживают испытание переменным напряжением 2500 В;
• Электрическое сопротивление изоляции при температуре + 20°С составляет не менее 120 МОм•км;
• Длительно допустимая температура на токопроводящей жиле должна быть не более + 75°C;
• Строительная длина кабелей составляет не менее 125 м;
• Гарантийный срок эксплуатации 5 лет со дня ввода кабеля в эксплуатацию;
• Суммарное время срока службы и срока сохраняемости не менее 25 лет.
