ЦСБл

Кабели силовые с пропитанной бумажной изоляцией.

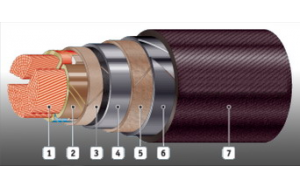

Жила - мягкая медная проволока; жилы сечением до 16 мм² выполняются круглыми, сечением от 25 мм² до 240 мм² - секторными; жилы четырехжильных кабелей с заземляющей жилой выполняются секторными, заземляющая жила - круглой; жилы могут быть однопроволочными и многопрволочными, уплотненными в процессе их изготовления.

Изоляция - бумага, пропитанная вязким составом.

Поясная изоляция - бумага, пропитанная вязким составом.

Оболочка - выпрессованная свинцовая трубка.

Подушка - слои крепированной бумаги, битума и два слоя ПЭТФ лент, которые упрочняют подушку и защищают от коррозии свинцовую оболочку.

Броня - из стальных лент.

Наружный покров - слой битума и стеклопряжи.

Назначение кабелей:

Для передачи и распределения электроэнергии в стационарных установках электрических сетей на номинальное напряжение переменного тока 6 и 10 кВ частотой 50 Гц. Кабели также могут быть использованы в электрических сетях постоянного тока.

Технические характеристики кабелей:

  • Прокладка - в земле (траншеях) со средней и высокой коррозионной активностью (при возможности наличия блуждающих токов), по стенам вне зданий при сильной загруженности трассы другими кабелями, при возможности механических повреждений и наличии блуждающих токов, но при отсутствии значительных растягивающих усилий;
  • Рабочая температура - от -50°С до +50°С;
  • Длительно допустимая рабочая температура:

                  для кабелей напряжением 6 кВ - 80°С;
                  для кабелей напряжением 10 кВ - 70°С.

  • Максимально допустимая температура при перегрузке:

                  для кабелей напряжением 6 кВ - 100°С;
                  для кабелей напряжением 10 кВ - 90°С.

  • Максимально допустимая температура при токах короткого замыкания 200°С;
  • Температура прокладки - не ниже 0°С;
  • Величина монтажных изгибов:

                  для однопроволочного исполнения - не менее 25 диаметров по оболочке;
                  для многопроволочного исполнения - не менее 15 диаметров по оболочке.

  • Минимальный срок службы в нормальных условиях эксплуатации - 30 лет;
  • Электрическое сопротивление токопроводящих жил на 1 км длины при температуре 20°С, Ом, не более:

                  для жил сечением 25 мм² - 0,727;
                  для жил сечением 185 мм² - 0,0991.

  • Электрическое сопротивление изоляции на 1 км длины при температуре 20°С, МОм - не менее 200;
  • Продолжительность короткого замыкания - не более 4 с;
  • Кабели могут эксплуатироваться в сетях постоянного тока при значениях напряжения в 2,5 раза больше номинального значения переменного напряжения.
