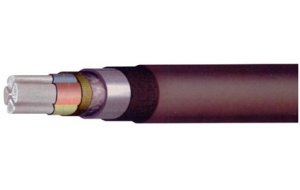

АСШв

Жила - мягкая алюминиевая секторная проволока.

Изоляция - бумага, пропитанная вязким составом.

Поясная изоляция - бумага, пропитанная вязким составом.

Экран - лента электропроводящей бумаги.

Оболочка - выпрессованная свинцовая оболочка.

Защитный покров - битумный слой, лента ПЭТ-Э пленки и выпрессованная ПВХ оболочка.

Назначение кабелей:

Для передачи и распределения электроэнергии в стационарных установках на номинальное напряжение 1, 6 и 10 кВ частоты 50 Гц для сетей с изолированной нейтралью, с возможностью прокладки на вертикальных и наклонных участках.

Технические характеристики кабелей:

• Прокладка - в шахтах при отсутствии опасности механических повреждений;
• Рабочая температура - от -50°С до +50°С;
• Длительно допустимая температура нагрева жил:

                  для кабелей напряжением 1 кВ - 80°С;
                  для кабелей напряжением 6 кВ - 80°С;
                  для кабелей напряжением 10 кВ - 70°С.

• Максимально допустимая температура нагрева жил при перегрузке:

                  для кабелей напряжением 1 кВ - 105°С;
                  для кабелей напряжением 6 кВ - 105°С;
                  для кабелей напряжением 10 кВ - 90°С.

• Максимально допустимая температура нагрева жил при токах короткого замыкания:

                  для кабелей напряжением 1 кВ - 250°С;
                  для кабелей напряжением 6 кВ - 200°С;
                  для кабелей напряжением 10 кВ - 200°С.

• Температура прокладки - не ниже 0°С;
• Величина монтажных изгибов - не менее 25 диаметров по оболочке;
• Минимальный срок службы в нормальных условиях эксплуатации - 30 лет;
• Электрическое сопротивление токопроводящих жил на 1 км длины при температуре 20°С, Ом, не более:

                  для жил сечением 6 мм² - 5,110;
                  для жил сечением 16 мм² - 1,910;
                  для жил сечением 185 мм² - 0,164;
                  для жил сечением 240 мм² - 0,125.

• Электрическое сопротивление изоляции на 1 км длины при температуре 20°С, МОм - не менее 200.
