АСБл

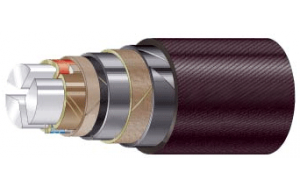

Кабели силовые АСБл с алюминиевыми токопроводящими жилами с бумажной изоляцией, пропитанной вязким или нестекающим составом, в алюминиевой или свинцовой оболочке, с защитными покровами или без них.

Жила - мягкая алюминиевая секторная проволока.

Изоляция - бумага, пропитанная вязким составом.

Поясная изоляция - бумага, пропитанная вязким составом.

Экран - лента электропроводящей бумаги.

Оболочка - выпрессованная свинцовая оболочка.

Защитный покров - подушка из битума, крепированной бумаги и пластмассовых лент, две стальные ленты и наружний покров из стеклопряжи.




Назначение кабелей:

Силовые кабели АСБл предназначены для передачи и распределения электрической энергии  в стационарных установках для сетей на напряжение до 10 кВ переменного тока частотой 50 Гц или в электрических сетях постоянного тока при температуре окружающей среды от -50 до +50°С.

Конструкционные особенности кабелей:

  • четырехжильные кабели с жилами номинальным сечением до 120 мм² должны иметь одну жилу равного или меньшего сечения, с жилами номинальным сечением свыше 120 мм² - одну жилу меньшего сечения;
  • токопроводящие жилы одножильных кабелей всех сечений и многожильных кабелей сечением до 16 мм², а также многожильных кабелей с токопроводящими жилами всех сечений, имеющих отдельные оболочки, должны быть круглой формы;
  • токопроводящие жилы кабелей с поясной изоляцией сечением 25 мм² и более должны быть секторной или сегментной формы. Допускается изготовление кабелей с жилами сечением до 50 мм² круглой формы;
  • многопроволочные секторные и сегментные жилы кабелей должны быть уплотнены в процессе изготовления;
  • радиус закругления однопроволочных секторных жил должен быть не менее 0,5 мм;
  • бумажная изоляция кабелей должна быть пропитана вязким или нестекающим изоляционным пропиточным составом. В пропитанной бумажной изоляции ленты не должны иметь складок, разрывов;
  • изоляционный пропиточный нестекающий состав не должен вытекать при длительно допустимой температуре нагрева жил кабеля;
  • в бумажной изоляции кабелей на напряжение 6 кВ и более не допускается совпадение более трех лент, расположенных одна над другой, и двух лент, непосредственно прилегающих к жиле или экрану, наложенному на жилу;
  • cовпадение продольных складок или порезов на длине более 50 мм в двух лентах, расположенных одна над другой, считается за одно совпадение;
  • изолированные жилы многожильных кабелей должны быть скручены с заполнением промежутков между жилами жгутами из бумаги;
  • изолированные секторные жилы многожильных кабелей на напряжение 1 кВ могут быть скручены без заполнения;
  • изолированные жилы многожильных кабелей должны иметь отличительную расцветку или обозначение цифрами;
  • маркировка расцветкой должна быть устойчивой, не стираемой и различимой;
  • маркировка должна производиться при помощи цветных лент на жилах или лент натурального цвета с полосками, отличающимися друг от друга по цвету;
  • маркировка цифрами производится печатанием или тиснением и должна быть отчетливой. Цвет цифр при маркировке печатанием должен отличаться от цвета изоляции жилы. Цифры должны иметь одинаковый цвет;
  • в кабелях с диаметром под оболочкой менее 20 мм допускается применение цветной отличительной нити.

Технические характеристики кабелей:

  • прокладка кабелей осуществляется в земле (траншеях), на трассах с низкой и средней коррозионной активностью с наличием или отсутствием блуждающих токов и на трассах с высокой коррозионной активностью с отсутствием блуждающих токов, если в процессе эксплуатации кабель не подвергается растягивающим нагрузкам;
  • кабели АСБл эксплуатируются при температуре от -50°С до +50°С и относительной влажности воздуха до 98% при температуре до 35°С;
  • кабели асбл могут быть проложены без предварительного подогрева при температуре, не ниже 0°С;
  • минимальный радиус изгиба кабелей при прокладке, не менее 15 наружных диаметров кабеля для многожильных кабелей и 25 диаметров для одножильных;
  • электрическое сопротивление изоляции 1 км кабелей АСБл на напряженеи 1 кВ, не менее 100 МОм, на напряжение 6 кВ и 10 кВ, не менее 200 Мом;
  • срок службы кабелей - 30 лет.
