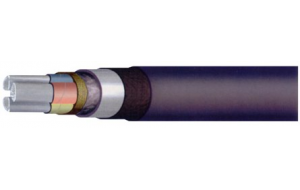

ААШв

Кабели силовые с пропитанной бумажной изоляцией.

Жила - мягкая алюминиевая секторная проволока.

Изоляция - бумага, пропитанная вязким составом.

Поясная изоляция - бумага, пропитанная вязким составом.

Экран - лента электропроводящей бумаги.

Оболочка - выпрессованная алюминиевая оболочка.

Защитный покров - битумный слой, лента ПЭТ-Э пленки и выпрессованная ПВХ оболочка.


Назначение кабелей:

Для передачи и распределения электроэнергии в стационарных установках на номинальное напряжение 1, 6, 10, 20 и 35 кВ частоты 50 Гц для сетей с изолированной нейтралью, с возможностью прокладки на вертикальных и наклонных участках.

Технические характеристики кабелей:

  • Прокладка: в земле (траншеях) с низкой и средней коррозионной активностью, в шахтах, не опасных по газу и пыли, если кабель при эксплуатации не подвергается растягивающим усилиям, в помещениях (туннелях), каналах, коллекторах, производственных помещениях, в т.ч. пожароопасных, по эстакадам и мостам при наличии опасности механических повреждений;
  • Рабочая температура - от -50°С до +50°С;
  • Длительно допустимая температура нагрева жил:

                  для кабелей напряжением 1 и 6 кВ - 80°С;
                  для кабелей напряжением 10 кВ - 70°С;
                  для кабелей напряжением 35 кВ - 65°С.

  • Максимально допустимая температура нагрева жил при перегрузке:

                  для кабелей напряжением 1 и 6 кВ - 105°С;
                  для кабелей напряжением 10 кВ - 90°С.

  • Максимально допустимая температура нагрева жил при токах короткого замыкания:

                  для кабелей напряжением 1 кВ - 250°С;
                  для кабелей напряжением 6 и 10 кВ - 200°С;
                  для кабелей напряжением 20 и 35 кВ - 130°С.

  • Температура прокладки - не ниже 0°С;
  • Величина монтажных изгибов - не менее 25 диаметров по оболочке;
  • Минимальный срок службы в нормальных условиях эксплуатации - 30 лет.
  • Электрическое сопротивление токопроводящих жил на 1 км длины при температуре 20°С, Ом, не более:

                  для жил сечением 6 мм² - 5,110;
                  для жил сечением 10 мм² - 3,080;
                  для жил сечением 16 мм² - 1,910;
                  для жил сечением 25 мм² - 1,200;
                  для жил сечением 120 мм² - 0,253;
                  для жил сечением 185 мм² - 0,164;
                  для жил сечением 240 мм² - 0,125;
                  для жил сечением 300 мм² - 0,100;
                  для жил сечением 400 мм² - 0,0778;
                  для жил сечением 800 мм² - 0,0367.

  • Электрическое сопротивление изоляции на 1 км длины при температуре 20°С - не менее 200 Мом.
