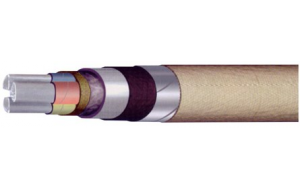

ААБл

Жила - мягкая алюминиевая секторная проволока.

Изоляция - бумага, пропитанная вязким составом.

Поясная изоляция - бумага, пропитанная вязким составом.

Экран - лента электропроводящей бумаги.

Оболочка - выпрессованная алюминиевая оболочка.

Защитный покров - подушка из крепированной бумаги и пластмассовых лент, две стальные ленты и наружный покров из стеклопряжи.

Назначение кабелей:

Для передачи и распределения электроэнергии в стационарных установках на номинальное напряжение 1, 6 и 10 кВ частоты 50 Гц для сетей с изолированной нейтралью, с возможностью прокладки на вертикальных и наклонных участках.

Технические характеристики кабелей:

• Прокладка: в земле (траншеях) с низкой и средней коррозионной активностью, если кабель при эксплуатации не подвергается растягивающим усилиям, и по эстакадам, мостам при наличии опасности механических повреждений;
• Рабочая температура от -50°С до +50°С;
• Предельно допустимая рабочая температура:

                  для кабелей напряжением 1 и 6 кВ - 80°С;
                  для кабелей напряжением 10 кВ - 70°С.

• Максимально допустимая температура нагрева жил при перегрузке:

                  для кабелей напряжением 1 и 6 кВ - 105°С;
                  для кабелей напряжением 10 кВ - 90°С.

• Максимально допустимая температура нагрева жил при токах короткого замыкания - 200°С;
• Продолжительность короткого замыкания - не более 4 с;
• Температура прокладки - не ниже 0°С;
• Величина монтажных изгибов:

                  для однопроволочного исполнения - не менее 25 диаметров по оболочке;
                  для многопроволочного исполнения - не менее 15 диаметров по оболочке.

• Минимальный срок службы в нормальных условиях эксплуатации - 30 лет.
• Электрическое сопротивление токопроводящих жил на 1 км длины при температуре 20°С, Ом, не более:

                  для жил сечением 6 мм² - 5,110;
                  для жил сечением 10 мм² - 3,080;
                  для жил сечением 16 мм² - 1,910;
                  для жил сечением 185 мм² - 0,164;
                  для жил сечением 240 мм² - 0,125;
                  для жил сечением 800 мм² - 0,0367.

• Электрическое сопротивление изоляции на 1 км длины при температуре 20°С - не менее 2 Мом.
